हॉट सेलिंग उच्च दक्षता स्टेमिंग ट्रक इंटेलिजेंट ब्लास्टिंग ऑफ लार्ज ओपन-पिट माइन होल फिलिंग व्हीकल 15 टन मल्टीफंक्शनल मंगोलिया गिनी कजाकिस्तान उज्बेकिस्तान इंडोनेशिया कांगो

परियोजना का परिचय

2मूल उत्पाद विशेषताएं

वाहन एक स्व-चालित वाहन है जो मुख्य रूप से एक चेसिस प्रणाली, हाइड्रोलिक प्रणाली, वायवीय प्रणाली, विद्युत नियंत्रण प्रणाली, हॉपर प्रणाली, हॉपर स्क्रीन से बना है।ढोने की प्रणाली (पारदर्शी कन्वेयर), अनुदैर्ध्य कन्वेयर, घुमावदार और पिच करने योग्य डिस्चार्ज कन्वेयर) और एक शक्तिशाली सक्शन टैंक और पाइपलाइन प्रणाली। शक्तिशाली सुपरस्ट्रक्चर वाहन को निम्नलिखित विशेषताएं देता हैः

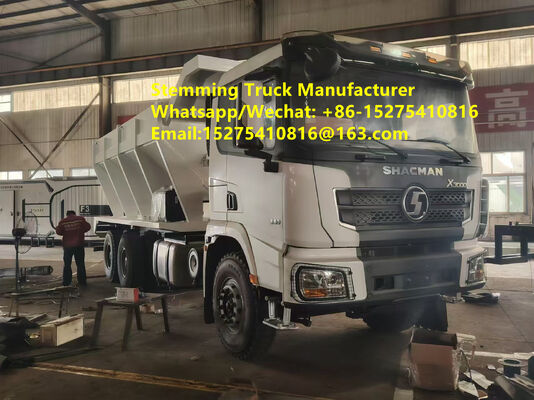

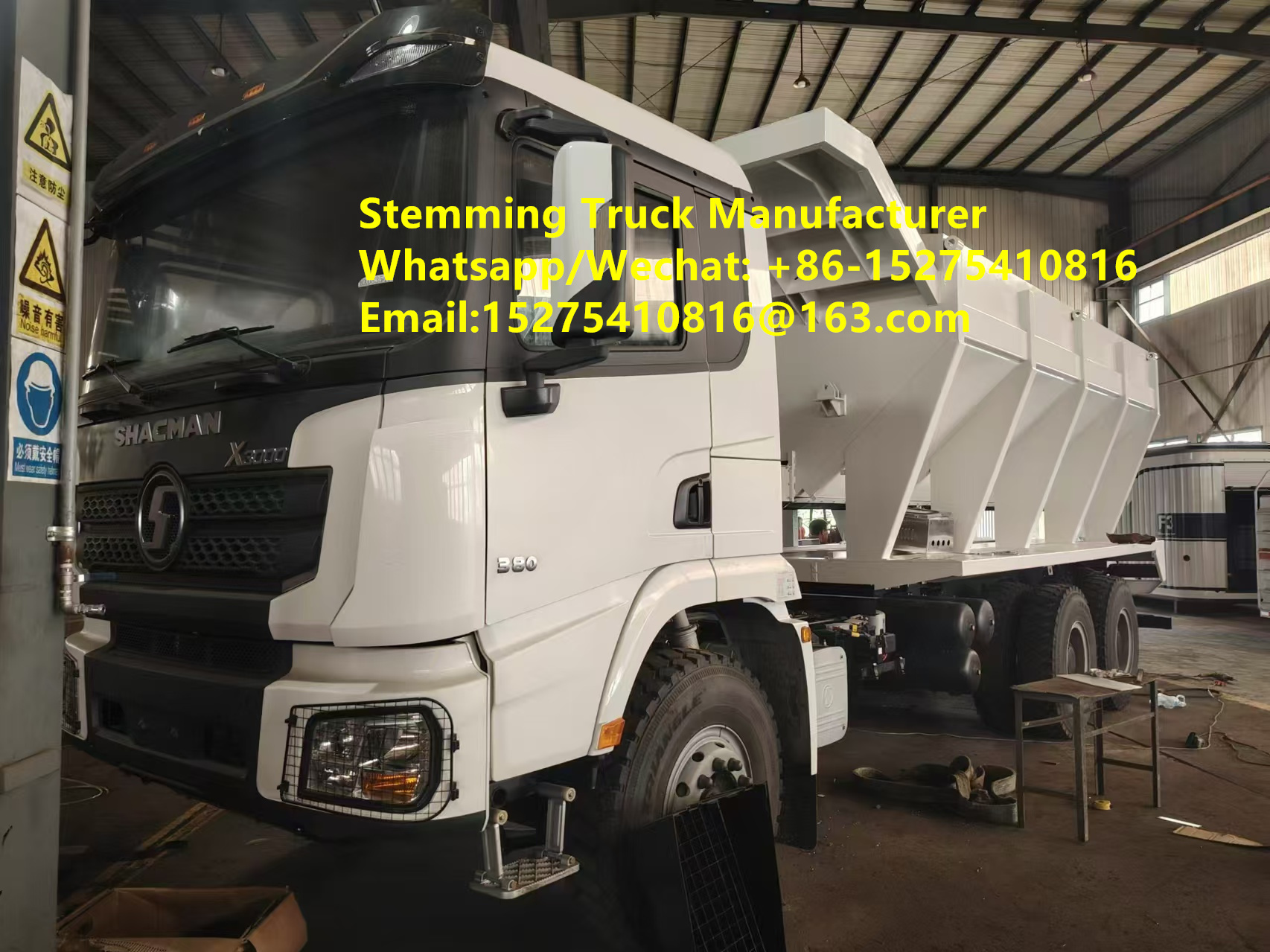

2.1 चेसिस एक प्रसिद्ध ब्रांड Shaanxi Automobile Group SX5329TXJMU464 है, जो 400 हॉर्स पावर की शक्ति के साथ Weichai WP10H400E62 राष्ट्रीय VI B उत्सर्जन मानक इंजन से सुसज्जित है;वाहन को पंजीकृत किया जा सकता है और खरीद कर से छूट दी जा सकती है; यह खनन के लिए विशिष्ट चेसिस है, जिसमें अन्य विशेष विशेषताओं के अलावा ठंड क्षेत्र संचालन विन्यास और कम तापमान वाली रखरखाव-मुक्त बैटरी जोड़ी गई है।

2.2 पैकिंग ट्रक के हॉपर के ऊपरी भाग में सममित रूप से स्थापित 3.0 सेमी × 3.0 सेमी के एपर्चर वाले भारी शुल्क वाले वी-आकार के स्क्रीन लगाए गए हैं।ये स्क्रीन हाइड्रोलिक रूप से संचालित होते हैं और लोड पैकिंग सामग्री को स्क्रीन करने के लिए स्टील जाल के साथ 90 डिग्री खोलते हैं, यह सुनिश्चित करना कि आउटपुट पैकिंग कणों का आकार 3 सेमी से कम हो। स्क्रीनिंग डिवाइस का कोण हाइड्रोलिक प्रणाली के माध्यम से समायोजित किया जाता है;अत्यधिक बड़े कणों स्क्रीन के हाइड्रोलिक सिलेंडरों से दूर फ्लिप और जमीन पर गिर जाते हैं, बड़े कणों को फ़िल्टर करके उन्हें स्वचालित रूप से साफ करता है, जिससे स्क्रीनिंग की दक्षता सुनिश्चित होती है।

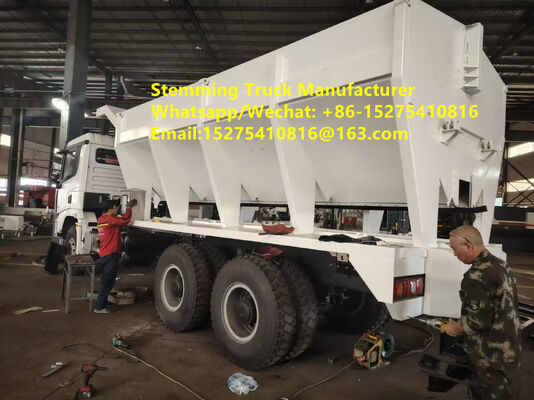

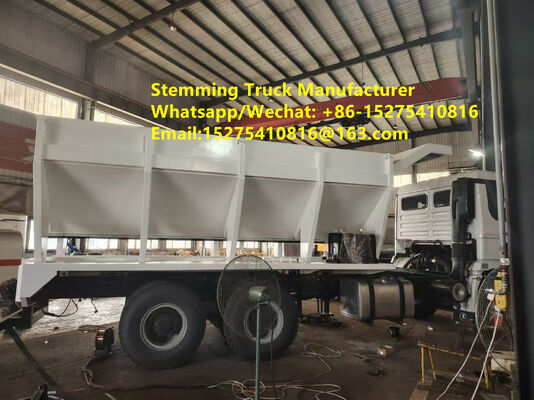

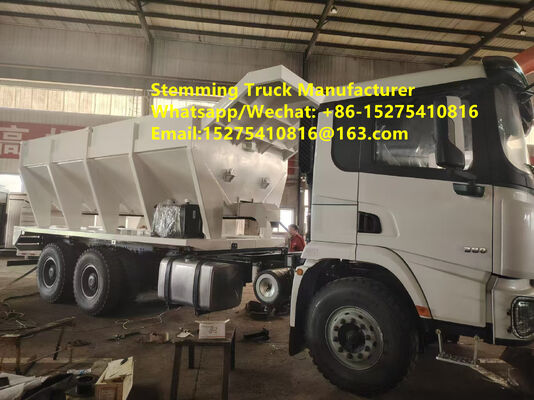

2.3 हॉपर बॉडी में उच्च गुणवत्ता वाला, उच्च शक्ति वाला कार्बन स्टील एकीकृत रूप से वेल्डेड सममित त्रिकोणीय समर्थन फ्रेम और वी के आकार का हॉपर संरचना डिजाइन अपनाया गया है।हॉपर के अंदर पारवर्ती सुदृढीकरण पसलियों और अनुदैर्ध्य दबाव घटाने बीम के साथ वेल्डेड हैसमग्र संरचना हपर शरीर की मजबूती और विश्वसनीयता सुनिश्चित करती है, सामग्री संपीड़न के कारण विरूपण को रोकती है।इस संरचना का परीक्षण घरेलू और अंतरराष्ट्रीय खुले खदान ग्राहकों द्वारा किया गया है; हॉपर बॉडी की समग्र संरचना मज़बूत है और पिछले तीन वर्षों में कोई संरचनात्मक विकृति नहीं हुई है।

वी के आकार की डंपर संरचना सामग्री को उतारने में सुविधा प्रदान करती है, जिसकी प्रभावी मात्रा 15m3 है।दबाव घटाने वाली बीम को कुचल पत्थर के विभिन्न कण आकारों को समायोजित करने के लिए ऊंचाई में समायोजित किया जाता हैकैब की छत पर पत्थरों के गिरने से रोकने के लिए हापर के सामने कैब के लिए एक स्टील सुरक्षा फ्रेम स्थित है।हाइड्रोलिक रूप से खोलने योग्य स्टील स्क्रीनिंग डिवाइस (90 डिग्री स्क्रीन) को बड़े पत्थरों को फंसने से रोकने के लिए हॉपर के शीर्ष पर स्थापित किया जाता हैवाइब्रेटरों को हापर की दीवारों के बाएं और दाएं किनारों पर सममित रूप से व्यवस्थित किया गया है ताकि सामग्री के जमा होने और अवरुद्ध होने से रोका जा सके।

2.4 प्रणाली में एक स्विच करने योग्य बाएं आगे/बाएं/दाएं पीछे कन्वेयर अनलोडिंग फ़ंक्शन है।कन्वेयर एक रैखिक ग्रह गियरबॉक्स का उपयोग एक उच्च टोक़ हाइड्रोलिक मोटर कुशल पत्थर परिवहन के लिए चलाने के लिएएक वायवीय घर्षण प्लेट क्लच यह सुनिश्चित करता है कि सामने और पीछे के अनलोडिंग फ़ंक्शन एक दूसरे में हस्तक्षेप न करें, क्लच संलग्नक के माध्यम से स्वचालित स्विचिंग की अनुमति देता है।इसमें दो डिस्चार्ज मोड हैं: साइड डिस्चार्ज के लिए एक फ्रंट-एक्सटेंशन कन्वेयर और डिस्चार्ज के लिए एक रियर-एंड स्विंग-टेलेस्कोपिक कन्वेयर। रियर एल्यूमीनियम मिश्र धातु सस्पेंशन कन्वेयर हल्का और टिकाऊ है,195° बाएं और दाएं घूमने में सक्षम, और 500 मिमी का विस्तार करता है। दूरबीन समारोह 4.5 से 5 मीटर के बीच भरने के त्रिज्या के साथ, डिस्चार्ज बिंदु के छोटे दायरे के समायोजन की अनुमति देता है।दूरबीन वाहक पैकिंग सामग्री के लिए आसान छेद प्लेसमेंट और डिस्चार्ज की सुविधा देता है.

इस प्रणाली में एक फ्रंट-साइड और रियर-एंड स्विंग-टेलेस्कोपिक डबल-साइड कन्वेयर संरचना का उपयोग किया गया है, दोनों फ्रंट-साइड डिस्चार्ज को सक्षम करते हैं।बाएं सामने हाइड्रोलिक दूरबीन कन्वेयर बाएं सामने की ओर निर्वहन की सुविधा देता है; पीछे का कन्वेयर, जो 195° बाएं और दाएं घूम सकता है, बाएं और दाएं झुका सकता है, विस्तार और झुकाव कर सकता है, वाहन के पीछे से बाएं और दाएं तरफ के डिस्चार्ज को सुविधाजनक बनाता है।कई डिस्चार्ज विधियां लचीली चयन प्रदान करती हैं, नियंत्रित क्षेत्रों में संचालन को सुविधाजनक बनाने के लिए। दृश्य संचालन और वायरलेस रिमोट कंट्रोल साइड-साइड डिस्चार्ज के दौरान त्वरित और आसान ओरिफिस प्लेसमेंट और संरेखण की अनुमति देता है।पैकिंग ट्रक में 1500 किलोग्राम/मिनट की अधिकतम डिस्चार्ज क्षमता होती है, जो कि मैनुअल श्रम की तुलना में 10 गुना अधिक कुशल है और साधारण यांत्रिक पैकिंग की तुलना में 3 से 5 गुना अधिक कुशल है।

2.5 V-आकार के हॉपर के तल पर बेल्ट के ऊपर स्थित उलटा V-आकार का दबाव घटाने वाला बीम लंबे समय तक सामग्री के संपीड़न के कारण बेल्ट के अत्यधिक घर्षण के कारण होने वाले पहनने को प्रभावी रूप से रोकता है।एक साथ, एक 10 मिमी मोटी, तीन परतों से प्रबलित, पहनने के प्रतिरोधी रबर कन्वेयर बेल्ट का उपयोग किया जाता है, जिसे विशेष रूप से खनन उद्योग के लिए डिज़ाइन किया गया है, जो स्थायित्व और पहनने के प्रतिरोध को सुनिश्चित करता है,प्रभावी ढंग से बेल्ट पहनने को कम करने और सेवा जीवन का विस्तार.

2.6 एक स्वचालित नियंत्रण प्रणाली अपनाई जाती है, जो स्वचालित मोड में एक बटन से स्टार्ट और स्टॉप ऑपरेशन को सक्षम करती है।यह भी विभिन्न कार्य परिस्थितियों के अनुकूल करने के लिए दोनों मैनुअल और वायरलेस रिमोट कंट्रोल मोड हैएक बटन स्टार्ट/स्टॉप स्वचालित रूप से सामग्री को बाहर निकालने और कन्वेयर छेद को भरने की अनुमति देता है। छह चैनल टचस्क्रीन निगरानी प्रणाली के साथ संयुक्त,कैब में ड्राइवर स्वतंत्र रूप से भरने के कार्य को संचालित कर सकता है. वाहन में एक AHD अल्ट्रा हाई डेफिनिशन छह-चैनल पैनोरमिक कैमरा और कैब में एक IPS हाई डेफिनिशन टचस्क्रीन है। ऑनबोर्ड निगरानी प्रणाली पूरे वाहन को कवर करती है,जिसमें डिस्चार्ज पोर्ट भी शामिल है, हॉपर, भरने के लिए बंदरगाह, सामने, पक्षों, और पीछे.

2.7 साइड डिस्चार्ज पोर्ट और रियर स्विंगेबल साइड डिस्चार्ज पोर्ट दोनों के पास शंकु आकार के रिसीविंग पोर्ट होते हैं जो ओपन-पिट खानों में विभिन्न व्यास के विस्फोट छेद के भरने के कार्यों को पूरा कर सकते हैं,और ≥ 115 मिमी के विस्फोट छेद के भरने के कार्यों को समायोजित कर सकता हैबाएं और पीछे दोनों तरफ दोहरे डिस्चार्ज पोर्ट हैं, दोनों में हाइड्रोलिक दूरबीन कार्य और छेद खोजने, संरेखण और भरने में आसानी है, जिससे भरने की दक्षता में सुधार होता है; उदाहरण के लिए,एक 150 मिमी व्यास भरने के लिए, 5 मीटर गहरी छेद केवल 6-30 सेकंड में पूरी की जा सकती है।

2.8 वाहन को रात के समय सुविधाजनक निर्माण के लिए पत्थरों के निर्वहन बिंदु पर एक कार्य प्रकाश से लैस किया गया है।

2.9 उत्पाद के पास स्वतंत्र बौद्धिक संपदा अधिकार हैंः "ओपन-पिट माइन्स ब्लास्टिंग होल फिलिंग व्हीकल" (CN202422451093.1) को उपयोगिता मॉडल पेटेंट दिया गया है,और उसी नाम का आविष्कार पेटेंट (CN202411413094)इस उत्पाद को उद्योग और सूचना प्रौद्योगिकी मंत्रालय से उत्पाद पहुंच अनुमोदन प्राप्त है और यह एक 3C अनिवार्य निरीक्षण उत्पाद है,जो देश भर में पंजीकृत हो सकता है और वाहन खरीद कर से मुक्त है.

★2.10 घरेलू और अंतर्राष्ट्रीय स्तर पर खुले खदानों में विस्फोट छेद भरने की आवश्यकताओं के अनुरूप,प्रणाली कुशल और सुरक्षित भरने के संचालन को प्राप्त करने के लिए कई उन्नत प्रौद्योगिकियों को एकीकृत करती हैउत्पाद में महत्वपूर्ण उन्नयन क्षमता है, विशेष रूप से बुद्धिमान विस्फोट और स्मार्ट खनन सिद्धांतों के साथ संरेखण में।खुल्लम खुल्ला खदानों के लिए बुद्धिमान विस्फोट छेद भरने वाली वाहन कुशल और सुरक्षित विस्फोट संचालन प्राप्त करने के लिए कई उन्नत प्रौद्योगिकियों को एकीकृत करता हैइन प्रमुख प्रौद्योगिकियों में शामिल हैंः

1) भरने के क्षेत्र की स्थिति निर्धारण प्रौद्योगिकीः उच्च सटीक जीपीएस और अन्य स्थिति निर्धारण प्रौद्योगिकियों का उपयोग करना,बुद्धिमान भरने वाहन सटीक रूप से पहचान और भरने की आवश्यकता है कि प्रत्येक विस्फोट छेद क्षेत्र का पता लगा सकते हैं.

2) स्वचालित छेद खोज और लंबी दूरी के परिवहन प्रौद्योगिकीः विस्फोट छेद क्षेत्र की छवि पहचान और रडार पोजिशनिंग प्रौद्योगिकी के माध्यम से,बुद्धिमान भरने वाहन स्वचालित रूप से छेद ढूंढ सकता है और कुशलता से लंबी दूरी पर विस्फोट छेद स्थान पर भरने की सामग्री परिवहन कर सकता है.

3) बुद्धिमान भरने की तकनीकः बुद्धिमान भरने वाली गाड़ी में भरने की सामग्री का सटीक नियंत्रण होता है, जो छेद की गहराई, छेद के व्यास के आधार पर स्वचालित रूप से भरने के समय को नियंत्रित करता है,और भरने की सामग्री के भौतिक गुण.

4) दूरस्थ प्रबंधन प्रौद्योगिकीःएक पूर्ण बुद्धिमान विस्फोट प्रणाली बनाने के लिए बुद्धिमान टैंपिंग ट्रकों का उपयोग आमतौर पर बुद्धिमान मिश्रण ट्रकों और वायरलेस बुद्धिमान विस्फोट प्रणालियों के साथ संयुक्त रूप से किया जाता हैयह स्मार्ट टैम्पिंग ट्रक के दूरस्थ प्रबंधन को सक्षम करता है, वेब या एपीपी के माध्यम से साइट पर नियंत्रण की अनुमति देता है, और उत्पादन रिपोर्ट का उत्पादन करता है।

अंततः, एक स्वचालित नियंत्रण प्रणाली के माध्यम से, बुद्धिमान टैम्पिंग ट्रक एक क्लिक टैम्पिंग ऑपरेशन प्राप्त करता है, जिससे एक ड्राइवर पूरी प्रक्रिया को पूरा कर सकता है,दूरस्थ निगरानी को सक्षम करना, परिचालन दक्षता और लागत नियंत्रण में सुधार।

★2.11 शक्तिशाली अपशिष्ट जल निकासी प्रणाली

इसमें एक उच्च प्रवाह, उच्च वैक्यूम यूरोपीय आयातित वैक्यूम पंप, एक 5 घन मीटर अपशिष्ट जल टैंक, टैंक निकासी वाल्व, लिफ्टिंग वाल्व, पीछे ढक्कन लॉक डिवाइस, अपशिष्ट जल पाइपलाइन, वैक्यूम पाइपलाइन,सीवेज वेंचुरी पाइप फिटिंग, और टैंक के ऊपर 20 मीटर की सीवेज पाइपलाइन के लिए एक हाइड्रोलिक रूप से संचालित स्वचालित नली रील डिवाइस।बड़ी मात्रा में आयातित वैक्यूम पंप और एक विशेष रूप से इलाज पाइपलाइन प्रणाली, यह 120-140 मिमी व्यास, 6-7 मीटर पानी उठाने और 20 मीटर की ऊर्ध्वाधर गिरावट वाले बोरहोल से जमा पानी को निचोड़ सकता है।

4उत्पाद के तकनीकी मापदंड

आइटम संख्या. घटक. पैरामीटर

1कुल आयाम: लंबाई x चौड़ाई x ऊंचाई 11850 मिमी x 2550 मिमी x 3530 मिमी (अनुमानित)

2चेसिस चेसिस ब्रांड: शांक्सी भारी ट्रक

चेसिस मॉडल: GLOBAL5329TXJMU464

ड्राइव प्रकारः 8×4

व्हीलबेसः 4575+1400

इंजन मॉडल: WP10.H400E62

शक्तिः 400 एचपी

सकल वजनः 32000 किलोग्राम

उत्सर्जन मानकः चीन VI

3. पत्थर. पत्थर कण आकारः ≤3 सेमी ग्रेडेड कुचल पत्थर

पत्थर का प्रयोगः विस्फोट छेद लोड करना

4स्टोन बिन

बिन आकारः वी आकार का

स्क्रीन खोलने की विधिः हाइड्रोलिक सिलेंडर

स्क्रीन खोलने का कोणः 90°

द्विआधारी कंपन प्रकार: विद्युत उच्च आवृत्ति वाइब्रेटर

वाम और दाएं साइडवॉल पर वाइब्रेटरों की संख्याः 2 हॉपर/1

डिस्चार्ज दर समायोजन: सामने और पीछे के सामग्री द्वार

निर्वहन विधि: टपर के आगे और पीछे दोनों तरफ से व्यक्तिगत निर्वहन

सामग्री गेट नियंत्रण विधिः विद्युत धक्का छड़ी (प्रत्येक सामने और पीछे सामग्री गेट के लिए एक)

5. लोपर का निचला अनुदैर्ध्य कन्वेयर: कन्वेयर प्रकारः बेल्ट कन्वेयर

ड्राइव प्रकारः हाइड्रोलिक रिड्यूसर

निर्वहन विधिः डंपर के सामने या पीछे से निर्वहन

डिस्चार्ज स्थिति का चयनः क्लच स्विच का चयन

परिवहन दक्षताः 1500 किलोग्राम/मिनट

6बायीं ओर के अनुप्रस्थ कन्वेयर: कन्वेयर प्रकारः बेल्ट कन्वेयर

ड्राइव प्रकारः हाइड्रोलिक रिड्यूसर

दूरबीन विधिः हाइड्रोलिक सिलेंडर

दूरबीन दूरीः L=760mm

परिवहन दक्षताः 1500 किलोग्राम/मिनट

7. पीछे एल्यूमीनियम मिश्र धातु फ्रेम बाएं और दाएं घूर्णन पक्ष कन्वेयर बेल्ट कन्वेयरः कन्वेयर प्रकारः ट्रॉफ बेल्ट कन्वेयर

ड्राइव प्रकारः 1 हाइड्रोलिक रिड्यूसर

भरने के छेद का व्यासः ≥115 मिमी

कामकाजी घूर्णन विधिः 1 घुमावदार ड्राइव

कामकाजी घूर्णन कोणः 195°

घूर्णन विधि 1 स्विंग सिलेंडर

घूर्णन कोणः 90°

घूर्णन/भरने का त्रिज्याः 5 मीटर

पिच मोडः 1 पिच सिलेंडर

बेल्ट दूरबीन मोडः 1 दूरबीन सिलेंडर

दूरबीन दूरीः 500 मिमी

पिच कोणः ≤10°

संचालन विधिः विद्युत/दूरस्थ नियंत्रण

8हाइड्रोलिक प्रणालीः पावर टेक-ऑफ प्रकारः गियरबॉक्स साइड पावर टेक-ऑफ

प्रणाली कार्य दबावः 16MPa

नियंत्रण विधि: विद्युत नियंत्रण

9विद्युत प्रणालीः बिजली की आपूर्तिः चेसिस बैटरी

कामकाजी वोल्टेज: DC24V

ऑपरेशन विधिः पैनल बटन ऑपरेशन या रिमोट कंट्रोल ऑपरेशन; स्वचालित/मैनुअल ऑपरेशन उपलब्ध है।

स्वचालित मोड एक बटन स्टार्ट/स्टॉप ऑपरेशन की अनुमति देता है, मैन्युअल और वायरलेस रिमोट कंट्रोल मोड दोनों के साथ, विभिन्न कार्य स्थितियों के अनुकूल;

10निगरानी प्रणाली: एक बटन स्टार्ट/स्टॉप से स्वचालित सामग्री की खुराक और कन्वेयर के स्वचालित छेद भरने की प्रक्रिया पूरी होती है।

ऑनबोर्ड मॉनिटरिंग सिस्टम पूरे वाहन को कवर करता है, जिसमें बाएं और पीछे के डिस्चार्ज पोर्ट शामिल हैं।चालक केबिन में एक AHD अल्ट्रा हाई डेफिनिशन छह-चैनल पैनोरमिक वाहन कैमरा और एक IPS हाई डेफिनिशन टच स्क्रीन से लैस

★11. बुद्धिमान विशेषताएं 1) ** पैकिंग क्षेत्र पोजिशनिंग प्रौद्योगिकीः** उच्च परिशुद्धता जीपीएस और अन्य पोजिशनिंग प्रौद्योगिकियों का उपयोग,बुद्धिमान पैकिंग ट्रक सही ढंग से पहचान और पैकिंग की आवश्यकता है कि प्रत्येक विस्फोट छेद क्षेत्र का पता लगा सकते हैं.

2) **स्वचालित छेद-खोज और लंबी दूरी के परिवहन प्रौद्योगिकीः** विस्फोट छेद क्षेत्र छवि पहचान और रडार पोजिशनिंग प्रौद्योगिकी के माध्यम से,बुद्धिमान पैकिंग ट्रक स्वचालित रूप से छेद ढूंढ सकता है और कुशलता से पैकिंग सामग्री को विस्फोट छेद स्थान पर लंबी दूरी पर ले जा सकता है.

3) **बुद्धिमान छेद भरने की तकनीकः** बुद्धिमान पैकिंग ट्रक में पैकिंग सामग्री पर सटीक नियंत्रण है, जो छेद की गहराई के आधार पर स्वचालित रूप से भरने के समय को नियंत्रित करता है,छेद का व्यास, और पैकिंग सामग्री के भौतिक गुण।

4) **दूरस्थ प्रबंधन प्रौद्योगिकीः** बुद्धिमान पैकिंग ट्रक का उपयोग आमतौर पर एक पूर्ण बुद्धिमान विस्फोट प्रणाली बनाने के लिए एक बुद्धिमान मिश्रण ट्रक और एक वायरलेस बुद्धिमान विस्फोट प्रणाली के साथ मिलकर किया जाता हैयह स्मार्ट पैकिंग ट्रक का दूरस्थ प्रबंधन, वेब या मोबाइल ऐप के माध्यम से निगरानी और नियंत्रण की अनुमति देता है, और उत्पादन रिपोर्ट का उत्पादन करता है।
