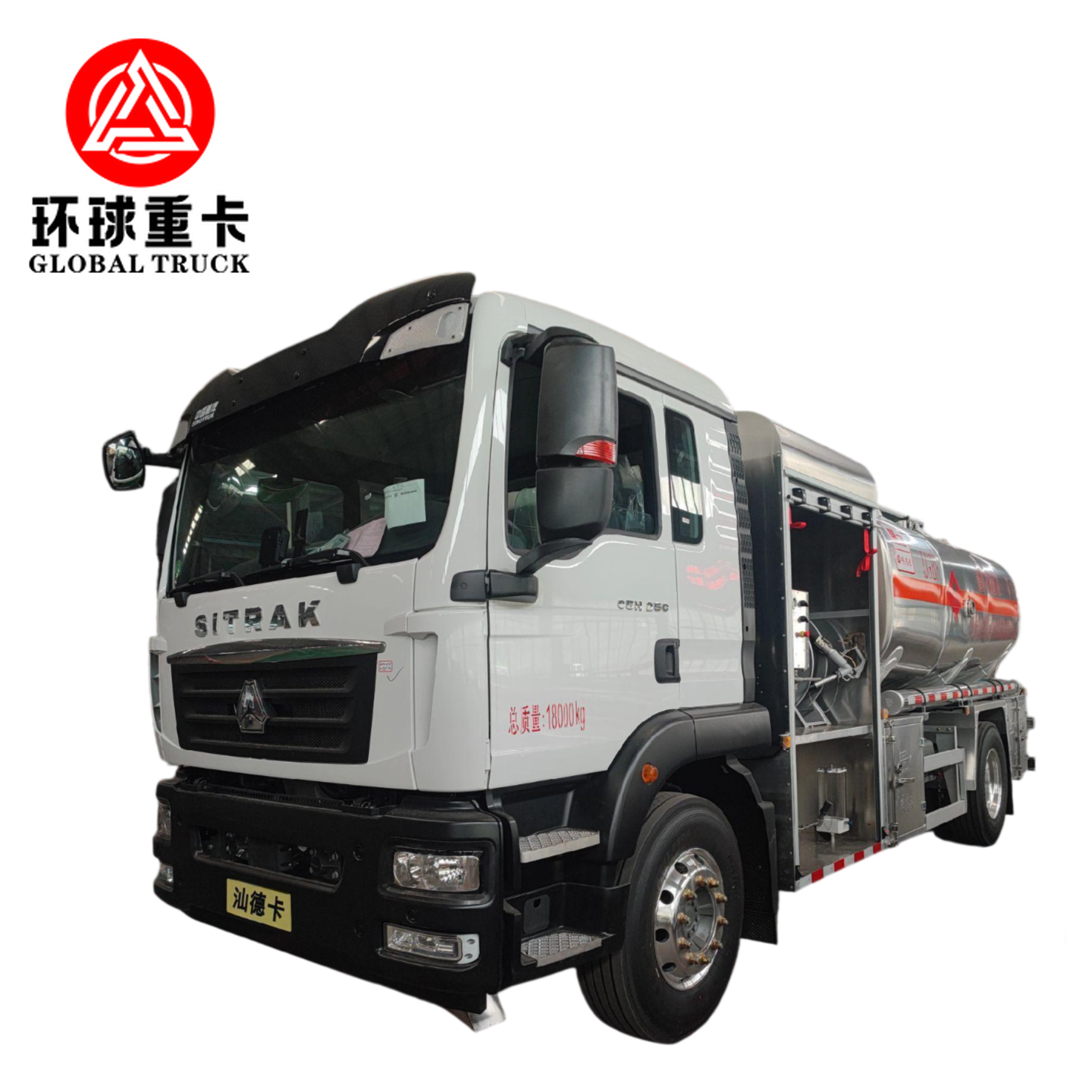

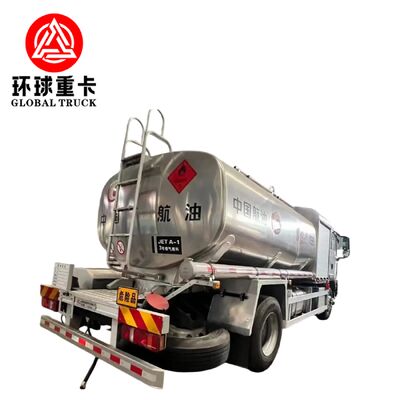

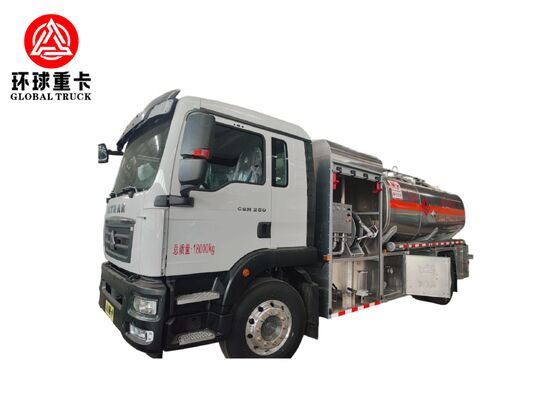

FAW सिनोट्रक शाकमैन डोंगफेंग फोटॉन 20 Cbm 6X2 20000L तेल विमान ईंधन भरने वाला वाहन
4×2 एविएशन फ्यूल रिफ्यूलिंग ट्रक एक विशेष मोबाइल ईंधन भंडारण और नियंत्रित वितरण इकाई है जिसे एप्रन-आधारित विमान ईंधन भरने के संचालन के लिए डिज़ाइन किया गया है। यह पेशेवर-ग्रेड वाहन प्रमाणित टैंकर असेंबली, एविएशन-ग्रेड ईंधन हस्तांतरण प्रणाली और सटीक मीटरिंग उपकरण को एकीकृत करता है ताकि विमान टरबाइन ईंधन की सुरक्षित, संदूषण-मुक्त डिलीवरी सुनिश्चित की जा सके।
कार्यात्मक परिभाषा
यह मोबाइल ईंधन भंडारण और नियंत्रित वितरण इकाई विशेष रूप से एप्रन-आधारित विमान ईंधन भरने के संचालन के लिए विकसित की गई है। वाहन एक प्रमाणित टैंकर असेंबली, एविएशन-ग्रेड ईंधन हस्तांतरण मॉड्यूल, कैलिब्रेटेड मीटरिंग डिवाइस और दबाव-नियंत्रित वितरण प्रणाली को एकीकृत करता है ताकि विमान टरबाइन ईंधन की सुरक्षित और संदूषण-मुक्त डिलीवरी सुनिश्चित की जा सके। यह कॉन्फ़िगरेशन विशेष रूप से मध्यम-पैमाने के हवाई अड्डे के ईंधन वितरण, एफबीओ संचालन और क्षेत्रीय विमानन सहायता बेड़े के लिए उपयुक्त है।
वाहन तकनीकी विन्यास
चेसिस प्लेटफॉर्म
- ड्राइव प्रकार: 4×2 रियर एक्सल ड्राइव
- इंजन आउटपुट रेंज: 180-240 एचपी
- ईंधन प्रकार: डीजल
- ट्रांसमिशन: 6-स्पीड मैनुअल
- पीटीओ: साइड-माउंटेड मैकेनिकल पावर टेक-ऑफ
- व्हीलबेस: 3,900-4,500 मिमी
- सस्पेंशन: प्रबलित लीफ स्प्रिंग
- सर्विस ब्रेक: फुल एयर ब्रेक सिस्टम
- पार्किंग ब्रेक: स्प्रिंग एनर्जी स्टोरेज ब्रेक
टैंक असेंबली
- नाममात्र क्षमता: 8,000-13,000 लीटर
- टैंक संरचना: अंडाकार बेलनाकार बॉडी
- निर्माण सामग्री विकल्प: एल्यूमीनियम मिश्र धातु (हल्के विमान उपयोग) या एपॉक्सी लाइनिंग के साथ कार्बन स्टील
- कम्पार्टमेंट: 1-2 वैकल्पिक
- एंटी-वेव सिस्टम: प्रबलित आंतरिक बैफल प्लेटें
- सतह फिनिश: एंटी-कोरोसिव बाहरी कोटिंग
- एक्सेस पोर्ट: एविएशन-ग्रेड सील मैनहोल
- आपातकालीन बॉटम वाल्व: वायवीय नियंत्रण प्रकार
ईंधन प्रणाली इंजीनियरिंग
ट्रांसफर पंप यूनिट
- पंप प्रकार: विस्फोट-सुरक्षित विमान केन्द्रापसारक पंप
- प्रवाह क्षमता: 800-1,200 लीटर/मिनट
- अधिकतम डिस्चार्ज दबाव: सुरक्षित ऑपरेटिंग रेंज के भीतर समायोज्य
- प्राइमिंग विधि: सेल्फ-प्राइमिंग या सहायता प्राप्त
निस्पंदन और जल पृथक्करण
- टू-स्टेज फिल्टर सेपरेटर मॉड्यूल
- कोलेसिंग तत्व (ठोस कण हटाना)
- जल अवशोषण कार्ट्रिज
- कण निस्पंदन परिशुद्धता: ≤ 1 माइक्रोन
- डिफरेंशियल प्रेशर गेज: विज़ुअल मॉनिटरिंग
- ईंधन नमूना वाल्व: फिल्टर के डाउनस्ट्रीम स्थापित
मीटरिंग और नियंत्रण
- फ्लो मीटर: पॉजिटिव डिस्प्लेसमेंट या इलेक्ट्रॉनिक मीटर
- सटीकता स्तर: ±0.2%
- डिस्प्ले सिस्टम: मैकेनिकल काउंटर या डिजिटल स्क्रीन
- वैकल्पिक बैच नियंत्रण प्रणाली: उपलब्ध
- टिकट प्रिंटर (वैकल्पिक)
डिस्पेंसिंग उपकरण
- डिलीवरी होज़: 18-25 मीटर एंटी-स्टैटिक एविएशन होज़
- होज़ व्यास: 2-2.5 इंच
- होज़ रील: हाइड्रोलिक या स्प्रिंग-ड्रिवन
- नोजल: अंडरविंग प्रेशर रिफ्यूलिंग नोजल
- नियंत्रण विधि: डेडमैन कंट्रोल वाल्व स्वचालित शटऑफ के साथ
एकीकृत सुरक्षा सुरक्षा
विमानन वातावरण में परिचालन सुरक्षा सुनिश्चित करने के लिए, वाहन में व्यापक सुरक्षा प्रणालियाँ शामिल हैं जो सामूहिक रूप से आग के जोखिम, स्थैतिक निर्वहन खतरे और परिचालन त्रुटि को कम करती हैं।
- स्थैतिक ग्राउंडिंग रील और बॉन्डिंग केबल
- डुअल इमरजेंसी स्टॉप बटन
- ओवरप्रेशर प्रोटेक्शन वाल्व
- बायपास रिटर्न लाइन
- एग्जॉस्ट सिस्टम पर फ्लेम अरेस्ट
- अग्निशामक यंत्र
- पंप और डिस्चार्ज वाल्व के बीच इंटरलॉक नियंत्रण
- ओवरफिल प्रोटेक्शन सिस्टम
परिचालन क्षमता
4×2 एविएशन रिफ्यूलिंग ट्रक विभिन्न विमान प्रकारों के लिए नियंत्रित ईंधन वितरण का समर्थन करता है। इसका कॉम्पैक्ट चेसिस कॉन्फ़िगरेशन सीमित टर्निंग स्पेस वाले एप्रन वातावरण में सुरक्षित पैंतरेबाज़ी की अनुमति देता है।
- संकीर्ण-बॉडी वाले विमानों के लिए नियंत्रित ईंधन वितरण
- क्षेत्रीय जेट संचालन
- टरबोप्रॉप विमान ईंधन भरना
- हेलीकॉप्टर ईंधन सेवा
- निजी और चार्टर विमान ईंधन भरना
इंजीनियरिंग अनुकूलन विकल्प
- पूर्ण एल्यूमीनियम हल्का टैंकर
- स्टेनलेस स्टील पाइपलाइन प्रणाली
- डिजिटल ईंधन प्रबंधन एकीकरण
- इलेक्ट्रॉनिक फ्लो कंट्रोल मॉड्यूल
- बॉटम लोडिंग एपीआई एडॉप्टर
- विस्फोट-प्रूफ एलईडी लाइटिंग
- कोल्ड क्लाइमेट पैकेज (कम तापमान सील और हीटर)
- उष्णकटिबंधीय उच्च तापमान विन्यास
- डुअल होज़ एक साथ ईंधन भरने की प्रणाली
गुणवत्ता और सेवा आश्वासन
- फैक्टरी प्री-डिलीवरी परीक्षण
- शिपमेंट से पहले प्रवाह अंशांकन
- पूर्ण संचालन मैनुअल प्रदान किया गया
- स्पेयर पार्ट्स समर्थन उपलब्ध
- रिमोट तकनीकी सहायता
- रिफ्यूलिंग सिस्टम घटकों पर 12 महीने की वारंटी
अक्सर पूछे जाने वाले प्रश्न
यह ट्रक किस प्रकार के विमान ईंधन को संभाल सकता है?
यह जेट ए-1 और मानक विमान टरबाइन ईंधन के लिए डिज़ाइन किया गया है।
एल्यूमीनियम बनाम कार्बन स्टील टैंक के चयन का निर्धारण क्या करता है?
वजन घटाने और संक्षारण प्रतिरोध के लिए एल्यूमीनियम की सिफारिश की जाती है; कार्बन स्टील लागत दक्षता प्रदान करता है।
क्या प्रवाह दर को समायोजित किया जा सकता है?
हाँ। विमान की आवश्यकताओं के अनुसार दबाव और प्रवाह को विनियमित किया जा सकता है।
क्या निस्पंदन प्रणाली बदली जा सकती है?
हाँ। फिल्टर तत्व मॉड्यूलर और आसानी से सेवा योग्य हैं।
क्या ब्रांडिंग को अनुकूलित किया जा सकता है?
हाँ। पेंट का रंग, लोगो और अंकन को अनुकूलित किया जा सकता है।
